PCB设计参数计算工具Saturn详解

Saturn PCB参数计算工具作为电子设计领域专业辅助软件，通过精准算法为工程师提供电路板设计所需的各类核心参数计算。其直观界面与强大功能的结合，可快速完成导体耦合电压分析、嵌入式电阻测算等专业需求，大幅提升PCB设计效率。

核心功能解析

该工具集合了PCB设计的全场景计算需求，包含七大核心模块：

1. 电感计算模块：支持六边形、圆形等五种几何形态的平面电感精确测算

2. 供电系统分析：精准计算目标阻抗参数，优化电力传输方案

3. 热阻监测系统：通过热阻值预测元器件结温，保障电路稳定性

4. 串扰模拟系统：基于导体间距与信号参数，预判电磁干扰强度

5. 熔断电流测算：运用Onderdonk方程建立导体安全阈值模型

6. 介电常数分析：采用Hammerstad-Jensen公式实现介质参数建模

7. 动态更新机制：根据行业标准持续优化算法模型

操作流程说明

软件安装仅需三步：下载解压后运行安装程序→自定义存储路径→自动完成组件部署。系统支持英制/公制单位自由切换，提供FR-4等18种基材预设参数，用户亦可手动输入定制化介质参数。

应用场景实例

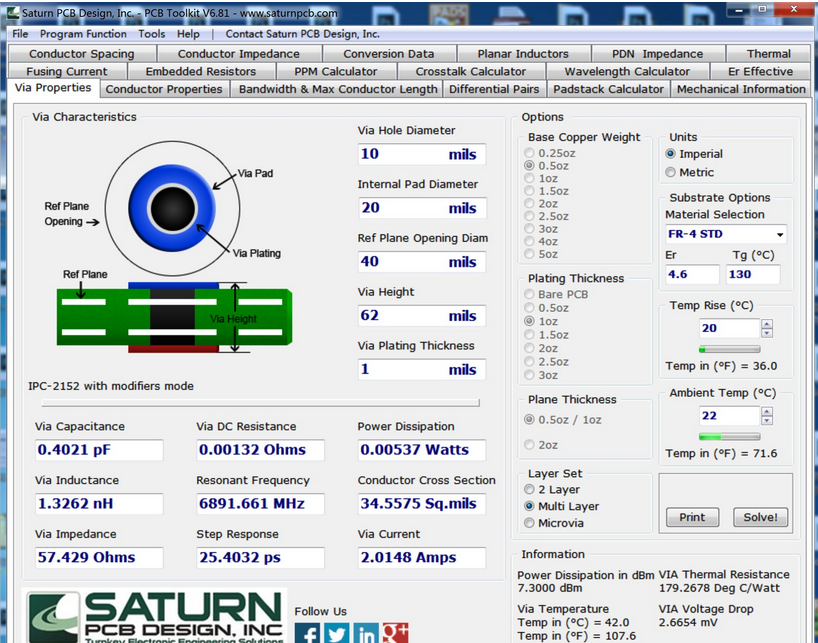

在高速PCB设计中，工程师通过温度上升参数设置（支持℃温升或最高温度两种模式），配合环境温度输入，可快速获取导体的最大载流量。通过电镀厚度调节功能，可精确模拟不同工艺下的过孔性能。

用户实测反馈

「电路狂人」：对比传统计算方法效率提升3倍以上，阻抗计算结果与实测误差小于5%
「电子工程师小陈」：热阻计算模块完美匹配实际散热需求，项目周期缩短40%
「PCB设计达人Leo」：串扰预测功能让我们的高速电路设计一次通过EMC检测

技术要点说明

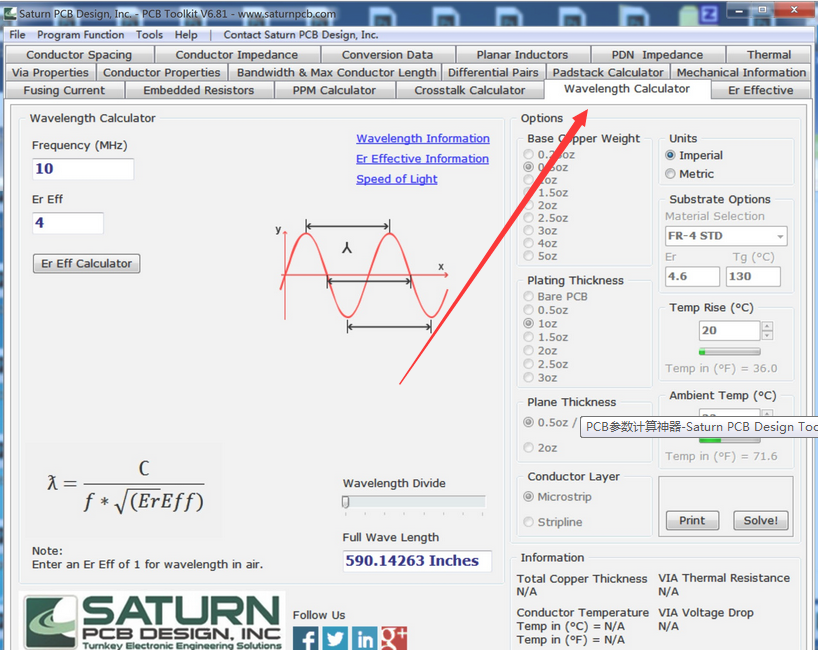

针对波长计算需求，用户可在指定模块输入导体尺寸与介质参数，系统将自动完成电磁波长与传输线特性分析。软件内置的玻璃态转化温度(Tg)数据库，为高频电路基材选择提供重要参考。

版本更新优势

最新版本优化了多导体耦合算法，新增高温基材数据库，支持Altium Designer等主流EDA软件的数据交互。通过智能参数记忆功能，可自动保存用户常用配置方案。
