CAD图层管理快捷键操作指南

CAD图层管理快捷键操作指南

作为工程设计领域广泛应用的制图软件，CAD的图层功能是提升绘图效率的核心工具。掌握图层管理相关操作不仅能优化工作流程，还能显著提高图纸可读性。本文将详细解析图层管理的关键操作指令及其实践应用。

一、图层管理核心指令解析

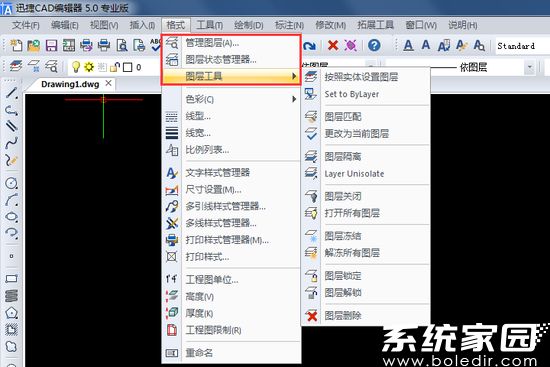

在CAD制图环境中，通过界面菜单和命令窗口均可实现图层管理。位于软件顶部的格式菜单栏内置完整的图层控制模块，其中包含图层状态管理器、图层工具组等专业功能。更为高效的操作方式是使用快捷命令：在命令窗口输入LA（大小写均可）后按回车键，即可快速激活图层特性管理器。

二、新建图层的标准流程

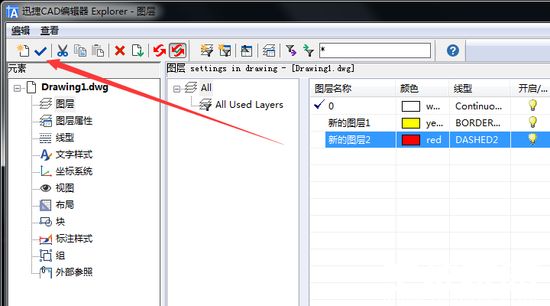

进入图层管理界面后，点击左上角的新增项次按钮即可创建空白图层。建议采用规范的命名规则，例如按功能划分为「标注层」、「结构层」、「辅助线层」等。每个新建图层支持独立配置颜色参数，通过调色板选择合适色号后，点击确认即可完成颜色设定。

三、线型配置进阶技巧

CAD默认提供基础线型库，实际工程制图往往需要更丰富的线型表达。在图层属性窗口点击线型选项，通过加载按钮可访问扩展线型库。特殊线型如点划线、双点划线等需手动加载，选中目标线型后确认即可完成添加。线宽设置需注意打印输出比例，建议结合出图标准进行参数调整。

四、图层状态管理策略

专业制图建议建立完善的图层管理体系：1）冻结非工作图层提升操作流畅度 2）锁定已完成图层防止误修改 3）设置默认打印参数确保输出效果。通过图层过滤器可快速定位特定图层组，配合快捷命令能实现多图层批量修改。

五、图层应用最佳实践

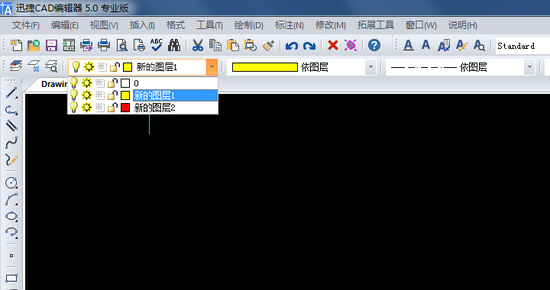

完成参数配置后，通过顶部工具栏的图层下拉菜单即可快速切换工作图层。建议将常用图层设为当前工作层，配合F8正交模式可显著提升绘图精度。对于复杂图纸，建议创建图层组并设置差异化的显示颜色，通过视觉区分提高图纸辨识度。

熟练掌握CAD图层管理技巧是提升制图效率的关键，通过合理运用快捷命令和系统工具，可构建清晰规范的图纸管理体系。建议在实际操作中建立个性化配置方案，并定期整理优化图层结构，以适应不同项目的专业需求。
